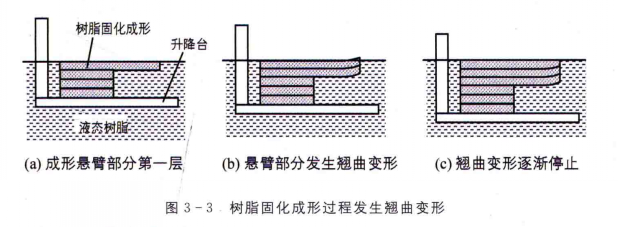

3D打印樹脂高分子材料的聚合反應(yīng)，一般會(huì)出現(xiàn)固化收縮的現(xiàn)象。因此，光固化成形時(shí)，光敏樹脂的固化收縮會(huì)使成形件發(fā)生變形，即在水平方向和垂直方向發(fā)生收縮變形。這里用圖3-3說明其變形過程，如圖3-3(a)所示的成形件懸臂部分，當(dāng)激光束在液態(tài)樹脂表面掃描，懸臂部分為第一層時(shí)，液態(tài)樹脂發(fā)生固化反應(yīng)并收縮，其周圍的液態(tài)樹脂迅速補(bǔ)充，此時(shí)固化的樹脂不會(huì)發(fā)生翹曲變形。

然后升降臺(tái)下降一個(gè)層厚的距離（約0.1 mm），使已固化成形的部分沉人液面以下，其上表面被涂敷一層薄樹脂（厚度與下降的層厚一致），激光束再掃描上表面這層液態(tài)樹脂。上表面這層樹脂發(fā)生固化反應(yīng)，并與下面一層已固化的樹脂黏結(jié)在一起，此時(shí)上層新固化的樹脂由于收縮拉動(dòng)下層已固化的樹脂，結(jié)果導(dǎo)致懸臂部分發(fā)生翹曲變形，如圖3 -3(b)所示。
